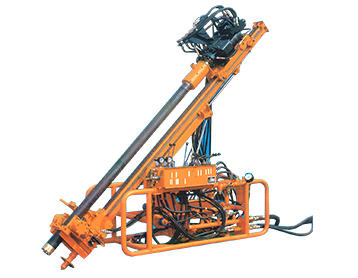

特長
仕様
| 本体 | 全長 | 3,100mm |
|---|---|---|
| ストローク | 1,780mm | |
| 最大推力 | 1,400kgf | |
| 適用ケーシング | φ96・φ118 × 1,000mm | |
| 穿孔角 | 0～50° | |
| 寸法 | 3,100（L）×800（W）×1,200（H） | |
| 重量 | 550kg | |
| 油圧ハンマー （バックハンマー機構付） |
打撃数 | 2,100b.p.m |
| 打撃力 | 23.0kgf-m/b.p.m | |
| 回転数 | 30/60r.p.m | |
| 回転力 | 250/125kgf-m | |
| 油圧ユニット | 電動機 | 30KW 4P AC200V 3φ |
| 寸法 | 1,600（L）×910（W）×800（H） | |
| 重量 | 750kg |

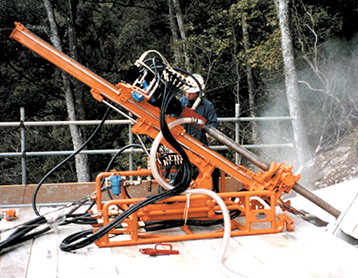

特長
仕様
| 本体 | 全長 | 3,340mm |
|---|---|---|
| 最大推力 | 2,800kgf | |
| 適用ケーシング | φ96・φ118・φ133 × 1,000mm | |
| 穿孔角 | 0～50° | |
| 寸法 | 3,340（L）×800（W）×1,140（H） | |
| 重量 | 760kg | |
| 油圧ホース重量（油含） | 130kg（1"×210k：2本、1 1/4"×140k：1本） | |
| 油圧ハンマー （バックハンマー機構付） |
打撃数 | 2,450b.p.m |
| 打撃力 | 30.0kgf-m/b.p.m | |
| 回転数 | 30/60r.p.m | |
| 回転力 | 400/200kgf-m | |
| 油圧ユニット | 電動機 | 45KW 4P AC200V |
| 寸法 | 1,920（L）×1,060（W）×1,300（H） | |
| 重量 | 1,100kg（油含） |

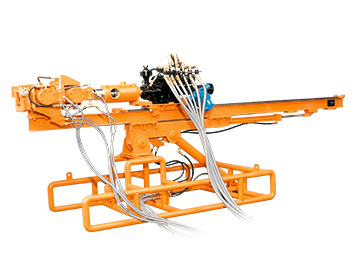

特長
仕様
| 本体 | 全長 | 3,386mm |
|---|---|---|
| ストローク | 2,530mm | |
| 最大推力 | 1,500kg | |
| 適用ケーシング | φ96 × 1,000mm | |
| 穿孔角 | 0～90° | |
| 寸法 | 3,386（L）×900（W）×1,220（H） | |
| 重量 | 450kg | |
| 油圧ハンマー （バックハンマー機構付） |
打撃数 | 1,850b.p.m |
| 打撃力 | 18.0kgf-m/b.p.m | |
| 回転数 | 85r.p.m | |
| 回転力 | 140kgf-m | |
| 油圧ユニット | 電動機 | 15KW 4P |
| 寸法 | 1,400（L）×900（W）×900（H） | |
| 重量 | 600kg | |
| 操作盤 | 寸法 | 715（L）×450（W）×1,145（H） |
| 重量 | 115kg |

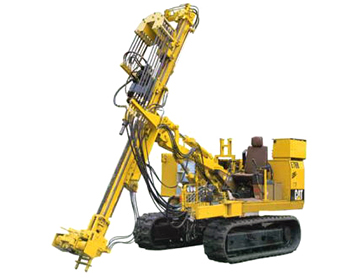

特長
仕様
| インパクトドリル | 型式 | ID-30-40 |
|---|---|---|
| 油圧ハンマー | UB-30-40 | |
| ガイドセル | 3,800mm | |
| ケーシング長 | 1,500mm | |
| 有効送り | 2,500mm | |
| 最大速度 | 押：22m/min 引：22m/min | |
| 最大推力 | 押：3,000kg 引：3,000kg | |
| 穿孔角 | 水平 → 垂直 | |
| ガイドセル旋回 | 0～90° | |
| 油圧駆動部 | ||
| 最高圧力 | 打撃：180kg/cm2 回転：150kg/cm2 | |
| 最大油量 | 打撃：65リットル/min 回転：65リットル/min | |
| 総重量 | 7,470kg | |
| 油圧ハンマー | 型式 | UB-30-40 |
| 打撃部 | ||
| 打撃数 | 2,450b.p.m | |
| 圧力 | 180kg/cm2 | |
| 油量 | 65リットル/min | |
| ピストンストローク | 35min | |
| 打撃エネルギー | 30kgf-m | |
| 回転部 | ||
| 圧力 | 150kg/cm2 | |
| 油量 | 65リットル/min | |
| 回転数 | 0～64r.p.m. | |
| 回転力 | 400kgf-m | |
| ハンマー重量 | 160kg | |
| ハンマー寸法 | 468（W）×359（H）×830（L） | |
「小さく運んで大きく使う」フットワーク高性能！狭小な山岳現場や足場の確保が困難な場所での施工に最適。
カタログダウンロード

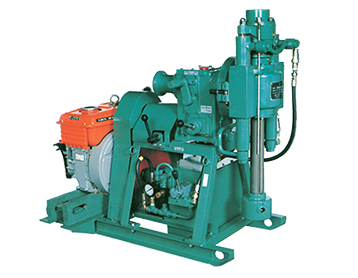

特長
仕様
| スイベルヘッド | 穿孔能力 | 50M |
|---|---|---|
| 型式 | 2シリンダー油圧式 | |
| 穿孔方向 | 360° | |
| チャッキング口径 | 40.5mm | |
| 主軸ストローク | 300mm | |
| スピンドル回転数 | 100～165～520rpm（±シジン1,750rpm時） | |
| 給圧力 | 1,000kg（at 35kg/cm2） | |
| バランス力 | 1,500kg（at 35kg/cm2） | |
| ハイドロリックシステム | タンク容量 | 18リットル |
| 圧力 | 常用：35kg/cm2 最大：60kg/cm2 | |
| 動力 | 5HP | |
| 重量 | 200kg（原動機を除く） | |
| 分割重量 | 最大30kg | |
| 据付寸法 | 700（巾）×1,170（長）×1,010（高） | |

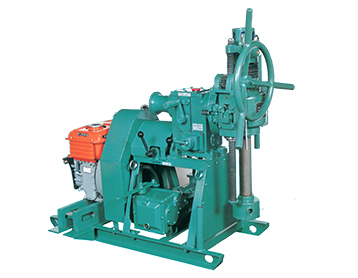

特長
仕様
| 型式 | ハンドフィード式 | ||
|---|---|---|---|
| 穿孔能力 | 50M | ||
| スイベルヘッド旋回角度 | 360° | ||
| スピンドル内径 | 43mm | ||
| スピンドルストローク | 300mm | ||
| スピンドル回転数 | 1st | 2nd | 3rd |
| エンジン1750rpm時 | 100rpm | 165rpm | 520rpm |
| 動力 | 5HP | ||
| 重量 | 180kg（原動機を除く） | ||
| 分割重量 | 最大30kg | ||
| 据付寸法 | 845（巾）×1,270（長）×1,141（高） | ||
| 穿孔ポンプ搭載 | 30リットル/min グラウトポンプ | ||
